تعمیرات دستگاه پلاژن

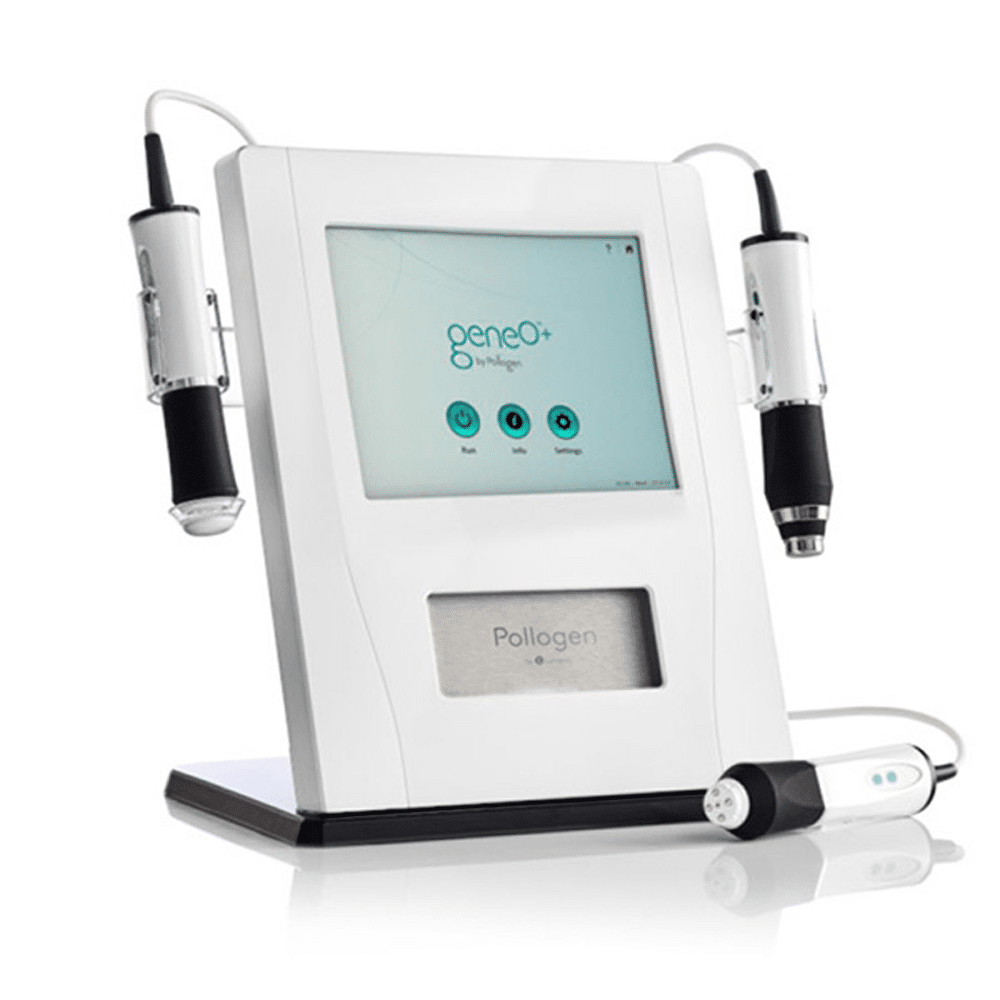

دستگاه پلاژن 3 هندپیس (Pollogen Geneo+) یکی از محبوب‌ترین تجهیزات جوانسازی و فیشیال در کلینیک‌های زیبایی است. این دستگاه با ترکیب سه فناوری اکسیژنو (Oxygeneo) ، اولتراسوند (Ultrasound) و تری‌پولار (Tripollar RF) نتایج خیره‌کننده‌ای ارائه می‌دهد. اما مانند هر تجهیزات پزشکی-زیبایی دیگر، پس از مدتی استفاده مداوم، ممکن است با مشکلات فنی روبرو شود. در این مقاله به بررسی تخصصی تعمیرات و نگهداری این دستگاه می‌پردازیم.

دستگاه پلاژن (Pollogen) با فناوری 3 گانه خود (اکسیژنو، تری‌پولار RF و اولتراسوند)، یکی از پرکاربردترین و درآمدزاترین تجهیزات در کلینیک‌های پوست و زیبایی مدرن است. استهلاک بالای این دستگاه به دلیل استفاده مداوم، بروز خرابی‌های فنی را اجتناب‌ناپذیر می‌کند. برای مدیران کلینیک و تکنسین‌های فنی، شناخت دقیق ایرادات رایج و روش‌های تعمیر اصولی آن، به معنای کاهش زمان خواب دستگاه (Downtime) و جلوگیری از هزینه‌های سنگین تعویض قطعات است.

این مقاله یک مرجع کامل فنی برای بررسی مشکلات متداول دستگاه پلاژن، از ایرادات ساده تا تعمیرات تخصصی برد و هندپیس‌ها است. ما در اینجا به عمق مشکلات فنی می‌پردازیم که فراتر از دفترچه راهنمای کاربری است.

علت روشن نشدن دستگاه پلاژن

روشن نشدن دستگاه (Dead Unit) یکی از نگران‌کننده‌ترین ایرادات است که می‌تواند طیف وسیعی از مشکلات، از یک فیوز ساده تا سوختن پردازنده اصلی را شامل شود. عیب‌یابی باید مرحله به مرحله از ورودی برق انجام شود.

مراحل عیب‌یابی تخصصی پاور دستگاه پلاژن

1. بررسی ورودی برق شهر (AC Input) : ابتدا کابل برق پاور را با اهم‌متر تست کنید تا از عدم قطعی سیم‌ها مطمئن شوید. سپس فیوز مینیاتوری در پشت دستگاه (کنار سوکت برق) را بررسی کنید. سوختن مکرر فیوز نشانه اتصالی شدید در طبقه اولیه منبع تغذیه است.

2. کلید پاور (Power Switch) : کلیدهای راکر (Glow Switch) در دستگاه‌های پلاژن به دلیل جریان‌کشی اولیه، دچار خال‌زدگی پلاتین‌ها می‌شوند. با مولتی‌متر در حالت تست بوق، کنتاکت‌های کلید را در حالت روشن تست کنید.

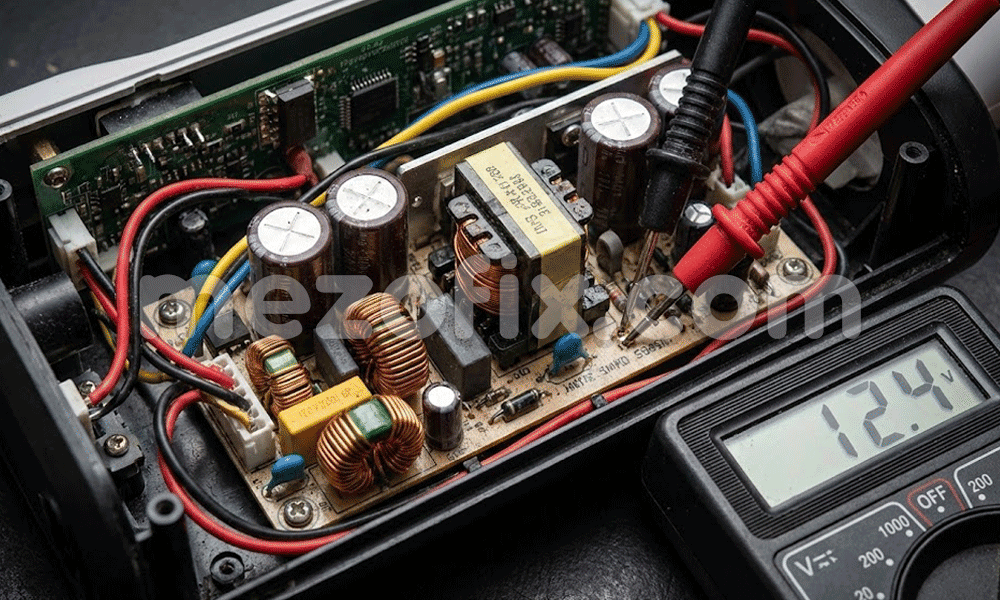

3. منبع تغذیه سوئیچینگ (SMPS) :  قلب الکترونیکی دستگاه است. اگر برق وارد دستگاه می‌شود اما هیچ واکنشی ندارد، باید خروجی‌های ولتاژ برد پاور چک شود. پلاژن معمولاً به ولتاژهای ۱۲ ولت (برای فن‌ها و موتورها)، ۲۴ ولت (برای بخش RF و اولتراسوند) و ۵ ولت (برای برد کنترل و نمایشگر) نیاز دارد. نوسانات برق، خازن‌های الکترولیتی این بخش را باد کرده و خشک می‌کند.

4. برد لاجیک (Mainboard) : اگر تمام ولتاژهای پاور صحیح است اما دستگاه بوت نمی‌شود و نمایشگر خاموش است، احتمال آسیب دیدن بخش میکروکنترلر یا رگولاتورهای ولتاژ روی برد اصلی وجود دارد که نیازمند بررسی توسط اسیلوسکوپ است.

توصیه ایمنی: تعمیر بخش پاور به دلیل وجود ولتاژهای بالا، نیازمند تخصص الکترونیک است.

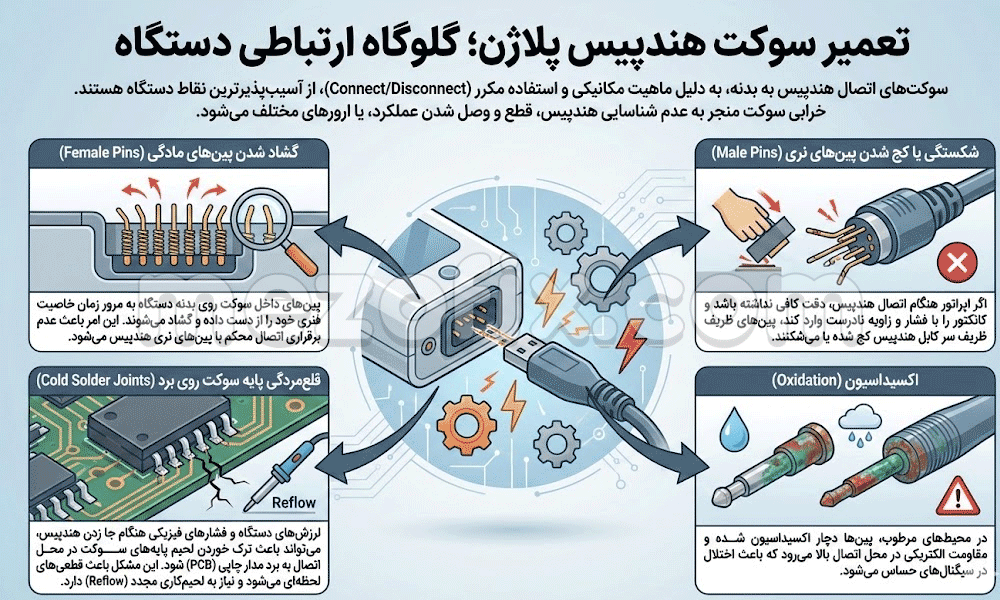

تعمیر سوکت هندپیس پلاژن

سوکت‌های اتصال هندپیس به بدنه، به دلیل ماهیت مکانیکی و استفاده مکرر (Connect/Disconnect)، از آسیب‌پذیرترین نقاط دستگاه هستند. خرابی سوکت منجر به عدم شناسایی هندپیس، قطع و وصل شدن عملکرد، یا ارورهای مختلف می‌شود.

انواع خرابی سوکت و کانکتور در دستگاه پلاژن

• گشاد شدن پین‌های مادگی (Female Pins) : پین‌های داخل سوکت روی بدنه دستگاه به مرور زمان خاصیت فنری خود را از دست داده و گشاد می‌شوند. این امر باعث عدم برقراری اتصال محکم با پین‌های نری هندپیس می‌شود.

• شکستگی یا کج شدن پین‌های نری (Male Pins) : اگر اپراتور هنگام اتصال هندپیس، دقت کافی نداشته باشد و کانکتور را با فشار و زاویه نادرست وارد کند، پین‌های ظریف سر کابل هندپیس کج شده یا می‌شکنند.

• قلع‌مردگی پایه سوکت روی برد (Cold Solder Joints) : لرزش‌های دستگاه و فشارهای فیزیکی هنگام جا زدن هندپیس، می‌تواند باعث ترک خوردن لحیم پایه‌های سوکت در محل اتصال به برد مدار چاپی (PCB) شود. این مشکل باعث قطعی‌های لحظه‌ای می‌شود و نیاز به لحیم‌کاری مجدد (Reflow) دارد.

• اکسیداسیون : در محیط‌های مرطوب، پین‌ها دچار اکسیداسیون شده و مقاومت الکتریکی در محل اتصال بالا می‌رود که باعث اختلال در سیگنال‌های حساس می‌شود.

تعمیر هندپیس اکسیژنو (قطع ویبره) در دستگاه پلاژن

هندپیس اکسیژنو (OxyGeneo) به دلیل داشتن قطعات متحرک مکانیکی (موتور و گیربکس)، بیشترین آمار خرابی را دارد. شکایت اصلی کاربران، قطع شدن ویبره (Libration) یا ضعیف شدن قدرت لایه‌برداری است.

دلایل اصلی قطع ویبره هندپیس اکسیژنو پلاژن

1. نفوذ مواد و ژل (Liquid Ingress) : این مهم‌ترین عامل خرابی است. اگر اورینگ‌ها (O-rings) و واشرهای آب‌بندی سر هندپیس فرسوده شوند، ژل‌های فیشیال و مایعات به داخل محفظه موتور نفوذ می‌کنند. این مواد با خشک شدن، تبدیل به جرمی سفت شده که مانع چرخش آرمیچر موتور می‌شود و در نهایت منجر به سوختن سیم‌پیچ موتور می‌گردد.

2. اتمام عمر ذغال موتور (Carbon Brushes): موتورهای DC استفاده شده در این هندپیس‌ها دارای ذغال (جاروبک) هستند. این ذغال‌ها قطعاتی مصرفی بوده و پس از چند صد ساعت کارکرد، تمام می‌شوند و اتصال الکتریکی به کلکتور موتور قطع می‌شود. (در بخش بعد مفصل توضیح داده می‌شود).

3. قطعی کابل (Cable Breakage) : کابل هندپیس در محل اتصال به دسته (گلویی هندپیس)، دائماً در حال خم و راست شدن است. این تنش مکانیکی باعث قطع شدن رشته سیم‌های نازک داخلی، به خصوص سیم مربوط به تغذیه موتور می‌شود.

4. خرابی گیربکس (Gearbox Issue) : در برخی مدل‌ها، یک سیستم انتقال قدرت چرخ‌دنده‌ای کوچک وجود دارد. ساییدگی یا شکستن دنده‌های پلاستیکی باعث می‌شود صدای موتور شنیده شود، اما سری هندپیس حرکت نکند.

تخصصی تعویض ذغال هندپیس اکسیژنو

تعویض ذغال موتور، یک سرویس پیشگیرانه است که می‌تواند از سوختن کامل موتور جلوگیری کند. اگر هندپیس شما گاهی کار می‌کند و گاهی با ضربه زدن شروع به کار می‌کند، علامت اتمام ذغال است.

📌 نکته مهم: این کار نیازمند دقت بالا و ابزار ظریف است. استفاده از ذغال‌های غیراستاندارد یا بزرگ‌تر، به کلکتور موتور آسیب می‌زند.

مراحل تعویض تعویض ذغال هندپیس اکسیژنو در پلاژن

1. باز کردن پوسته : با استفاده از ابزار قاب‌بازکن پلاستیکی، دو نیمه پوسته هندپیس را با احتیاط از هم جدا کنید. مراقب خارها باشید.

2. دسترسی به موتور : موتور ویبره را از جایگاه خود خارج کنید. در انتهای موتور، دو محفظه کوچک برای قرارگیری ذغال‌ها وجود دارد که معمولاً با یک درپوش پلاستیکی یا فلزی کوچک بسته شده‌اند.

3. خارج کردن ذغال کهنه : درپوش را باز کنید. مراقب باشید فنر بسیار ریز پشت ذغال به بیرون پرتاب نشود. ذغال فرسوده را خارج کنید.

4. جایگذاری ذغال نو : ذغال جدید شرکتی (که دقیقاً هم‌اندازه نمونه اصلی است) را وارد محفظه کنید. دقت کنید جهت قرارگیری هلالی سر ذغال با قوس کلکتور همخوانی داشته باشد.

5. بستن و تست : فنر و درپوش را ببندید. قبل از بستن کامل قاب، موتور را با اعمال ولتاژ مستقیم تست کنید تا از عملکرد صحیح و عدم جرقه‌زنی شدید مطمئن شوید.

 تعمیر هندپیس اولتراسوند (علت داغ شدن بیش از حد)

هندپیس اولتراسوند با تولید امواج فراصوت، به جذب مواد کمک می‌کند. این هندپیس باید گرمای ملایمی تولید کند، اما اگر به حدی داغ شود که دست اپراتور یا پوست کلاینت را بسوزاند، دچار نقص فنی جدی است.

چرا هندپیس اولتراسوند دستگاه پلاژن داغ می‌شود؟

• ترک خوردن پیزوالکتریک (Cracked Piezo Crystal) : عنصر اصلی تولید موج، یک دیسک سرامیکی پیزوالکتریک است. ضربه خوردن هندپیس باعث ایجاد ترک‌های میکروسکوپی در این دیسک می‌شود. وقتی کریستال ترک می‌خورد، مقاومت داخلی آن تغییر کرده و انرژی الکتریکی به جای تبدیل شدن به ارتعاش مکانیکی (امواج صوتی)، مستقیماً به حرارت شدید تبدیل می‌شود. این هندپیس‌ها قابل تعمیر نیستند و سنسور پیزو باید تعویض شود.

• کارکردن بدون ژل (Dry Running): امواج اولتراسوند برای انتقال نیاز به محیط واسط (کوپلینگ) دارند. اگر هندپیس را روشن کنید و روی هوا نگه دارید یا بدون ژل کافی روی پوست بکشید، انرژی راهی برای خروج ندارد و به شدت داغ شده و می‌سوزد.

• مشکل در مدار درایور: اگر برد دستگاه فرکانس اشتباه یا ولتاژ بیش از حد به هندپیس اعمال کند، باعث داغ شدن سیم‌پیچ تطبیق امپدانس داخلی و کریستال می‌شود.

 ارورهای دستگاه پلاژن (Error Codes) و معنای آن‌ها

دستگاه‌های پلاژن مجهز به سیستم تشخیص خطای داخلی هستند که در صورت بروز مشکل، کدی را روی نمایشگر نشان می‌دهند. شناخت این کدها سرعت عیب‌یابی را بالا می‌برد.

• Error: Handpiece Not Connected / Check Connection : این رایج‌ترین خطا است. دستگاه هندپیس انتخاب شده را نمی‌شناسد. علت آن خرابی سوکت دستگاه، قطعی کابل هندپیس، یا خرابی برد شناسایی داخل خود هندپیس است.

• Error: Overheat / Temperature High : این خطا معمولاً مربوط به هندپیس RF (تری‌پولار) یا اولتراسوند است. سنسور دمای داخلی هندپیس تشخیص داده که دما از حد مجاز بالاتر رفته است. ممکن است فن خنک‌کننده داخل دستگاه از کار افتاده باشد یا هندپیس دچار مشکل داخلی شده باشد.

• Error: System Failure / Communication Error : خطای جدی در برد اصلی یا عدم ارتباط بین برد نمایشگر و برد مادر. این خطا نیازمند بررسی تخصصی الکترونیک است.

• Error: Water Flow / Pump Error : (مخصوص مدل‌های هیدروفیشیال پلاژن) نشان‌دهنده مشکل در پمپ آب، گرفتگی شلنگ‌ها یا خالی بودن مخزن است.

 علت بوق زدن مکرر دستگاه پلاژن

شنیدن صدای بیزر (Beeper) همیشه نشانه خرابی نیست، اما بوق‌های ممتد یا غیرعادی هشداری است که نباید نادیده گرفته شود.

1. هشدار عدم تماس (Contact Warning) در RF: در هندپیس تری‌پولار، اگر هر سه یا چهار قطب فلزی هندپیس به طور کامل و همزمان با پوست (آغشته به ژل گلیسیرین) در تماس نباشند، دستگاه نمی‌تواند مدار را ببندد و شروع به بوق زدن ممتد می‌کند تا اپراتور تماس را اصلاح کند. این یک ویژگی ایمنی است.

2. هشدار اتصال کوتاه (Short Circuit): اگر کابل هندپیس دچار له شدگی شده و سیم‌های داخلی به هم اتصال کرده باشند، دستگاه برای جلوگیری از آسیب به برد، بوق هشدار می‌زند و خروجی را قطع می‌کند.

3. پایان تایمر درمان: بوق‌های ریتمیک در انتهای زمان تنظیم شده برای هر مرحله درمان، طبیعی است.

 تعمیر تاچ ال‌سی‌دی (Touch LCD) پلاژن

رابط کاربری دستگاه پلاژن یک نمایشگر لمسی است. خرابی این بخش عملاً دستگاه را غیرقابل استفاده می‌کند.

• کار نکردن تاچ (Digitizer Failure) : اگر تصویر واضح است اما صفحه به لمس پاسخ نمی‌دهد یا نقاط اشتباهی کلیک می‌شوند، لایه شیشه‌ای رویی (دیجیتایزر) آسیب دیده است. این مشکل معمولاً بر اثر ضربه یا فشار زیاد ناخن ایجاد می‌شود و نیاز به تعویض تاچ دارد.

• سفید شدن یا خط‌دار شدن تصویر: این مشکل مربوط به خود پنل LCD یا کابل فلت (Ribbon Cable) انتقال تصویر است. شل شدن کابل فلت در اثر لرزش یا سوختن آی‌سی درایور تصویر روی برد نمایشگر، از دلایل اصلی هستند.

• خاموشی کامل نمایشگر: اگر دستگاه روشن است (صدای فن می‌آید) اما نمایشگر تاریک است، ممکن است ولتاژ ۵ ولت تغذیه نمایشگر قطع شده باشد یا لامپ‌های بک‌لایت (Backlight) ال‌سی‌دی سوخته باشند.
